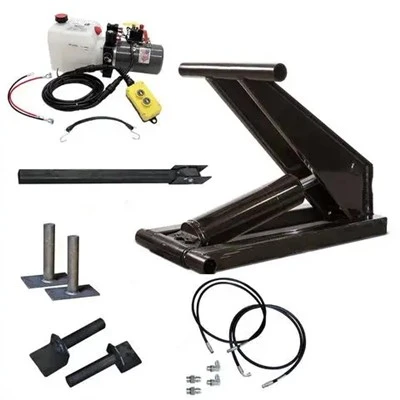

単動油圧シリンダー

シリンダーバレル

このコンポーネントは、全体の構造を構成する他の要素をまとめ、それらを 1 つのユニットとして効率的に動作するように整列させます。

ピストンロッド

ピストン ロッドは、基本的に安定性を提供し、ピストンをヘッド/ベース プレート領域に接続します。これにより、パイプ内の流体の流れによって生成される圧力スラストの下で良好な形状を維持するために必要な強度で、一方向のみの動きが可能になります。

シリンダーヘッドとベース

ヘッド プレートとベース プレートは同じ目的を果たします。ロッドの周囲にしっかりと取り付けられたシールやグランドと組み合わせることで、動作中にパイプからほこりの粒子が侵入するのを防ぎます。また、畑の灌漑などの重要な作業に必要な一定の圧力を維持します。ポートは液体が通過できる経路を作成し、長期間の使用でもスムーズな機能とシームレスなパフォーマンスを実現します。

シリンダーバレル
油圧シリンダーの主要部品は、ピストンを収納するシームレス鋼管です。この管は、シリンダーがスムーズに動くことを保証します。圧力と摩耗に耐えることができなければなりません。内部の圧力ゾーンを安全に密閉できるほどの強度が必要です。構造上の品質と耐久性を保証するために、ホーニング加工された管は、設計、熱処理、コーティング組み立て、および使用前のテスト段階を含む高精度公差加工プロセスの一部として使用されます。高圧に対する強度を提供するだけでなく、バ​​レル内にプライマリシールを配置することで流体の漏れを防止します。この不可欠な要素は、あらゆる形態の油圧システム機器アプリケーションに必要な長期的な弾力性も提供します。

ピストン
油圧シリンダーの重要な部分はピストンです。ピストンは円筒形のバレル内の圧力ゾーンを分割して動力を生成し、直線運動を生み出します。ピストンはピストンロッドに直接取り付けられ、ピストンロッドはこの力を伝達先の負荷に伝えます。最適な効率を得るには、ピストンと壁の間のシールを確実に維持する必要があります。O リング、U カップ、または V リング シーラーは、両端のねじ山にしっかりと固定され、高い応力レベルに耐えられるボルトまたはナットで接続することで、このような強度を保証します。

ピストンロッド
シリンダー ロッドは、一般的にピストン ロッドとも呼ばれ、油圧シリンダー アセンブリの重要な要素です。このクロムメッキ鋼の部品は、機械部品をシリンダーに連結し、動きによって作業が行えるようにします。

シリンダーヘッド
シリンダー ヘッドは、一体型ロッド シーリング装置またはシール グランドのいずれかを使用してシリンダー バレルにしっかりと取り付けられます。油圧シリンダーの一方の端にある圧力室を密閉し、流体の漏れを防ぐことで、内部の圧力を維持するのに役立ちます。これにより、特定のタイプの油圧システムに最適なパフォーマンスが得られ、長期間の適切なメンテナンス不足による損傷の可能性が防止されます。これらの要素は、信頼性と効率性を維持するために不可欠です。

シリンダーベース
シリンダー ベースはバレルに接続され、可動装置に固定され、側面から液体が漏れるのを防ぎます。このコンポーネントの製造に使用される一般的な材料は、鋼、鋳鉄、アルミニウムです。ゴム製またはプラスチック製のリング ベースは、ピストン ロッド、シリンダー バレル、エンド キャップの間にそれぞれ安全なシールを形成します。油圧シリンダーが最適に機能するには、これらのシールが完璧にフィットして液体の漏れを防ぐことが不可欠です。

シールと腺
油圧シリンダーのシールとグランドは、流体の漏れを防ぎ、圧力を維持します。シリンダーの動作圧力、速度、動作温度などの特定の条件に基づいて、適切な材料と設計を選択することが重要です。エラストマーニトリルゴムシールは、低温の場合に最もよく機能します。フルオロカーボンバイトンシールは、高温に適しています。

ポート
油圧シリンダーには、最適なパフォーマンスを確保し、危険な漏れを防止するために設計された多数のポートがあります。これには、NPT、SAE O リング、パイプ スレッド ハーフ カップリング、およびベント ポートが含まれます。テーパー シートとシールが特徴で、漏れのリスクを減らしながら流体の流れを確保します。したがって、油圧システム内での安全な操作を確保するには、適切なポート設計が重要です。

デザイン
設計段階では、顧客の仕様が油圧シリンダーの材質、許容差、寸法を詳細に記した技術図面に変換されます。これはプロセス全体の中で最も重要な段階であり、そのため当社は、部品を製造する前に各顧客に完全な技術図面を確実に提供するよう注意を払っています。設計では、アプリケーションで要求されるパフォーマンス結果、顧客の予算、サイズ制約、その他の考慮事項を考慮します。

機械加工
最新の油圧シリンダーの製造には、さまざまな高容量 CNC 旋盤、フライス加工、およびドリル ユニットをご利用いただけます。これらの機械は、効率的な加工と組み立てのために、生産ラインのセルに配置されています。ロッド自体は、旋削加工され硬化されたクロムから事前に製造されており、適切なサイズのシリンダーに製造する準備ができています。ステンレスまたは高強度鋼も使用できます。

最新の CNC 機器により、メーカーは複雑で非標準的な油圧シリンダーを機械加工する柔軟性を得られます。大量生産時には、機械に取り付けられた正確な測定コンポーネントを使用してサイクル内で品質管理が行われます。試作品や少量注文には手動旋盤が使用されることもあります。

組み立て
組み立ては、機械加工の前に、お客様と合意した技術図面に沿って行われます。組み立て工程で必要な材料の取り扱いを最小限に抑えるために、その前に品質チェックが行われます。組み立てには溶接が含まれる場合がありますが、その場合は接合部が最も強固になるように細心の注意が払われます。溶接は、CNC 溶接ユニットによって自動化されるか、高強度または不規則な接合が必要な場合は手動で行われます。溶接設計は仮想環境で事前にテストされ、溶接強度は破壊試験によって検証されます。

テスト
各シリンダーは、その仕様と耐久性を確認するために、電力と負荷をかけた状態での厳格な性能テストを受けます。品質管理手順により欠陥が排除され、仕様は顧客の期待に沿って確認されます。当社では、座標測定機 (CMM) を使用して品質基準を検証し、出荷前に各シリンダーを校正します。

テストと検査は製造工程の不可欠な部分ですが、機械加工と組み立ての段階でも目視検査と環境管理が行われます。たとえば、シリンダーの内側の表面にほこりがたまって動作が妨げられないように、工程全体にわたって注意が払われます。

単動油圧シリンダーと複動油圧シリンダーの基本的な違いは、これら 2 種類のシリンダーの動作メカニズムにあります。単動シリンダーでは、油圧流体はシリンダーのピストンの片側でのみ作用します。ポンプによって生成された圧力は、流体を介して伝達され、ピストンを伸ばします。単動油圧シリンダーでは、スプリングは重力または重量負荷によって生成された力によって元の位置に戻ります。しかし、複動油圧シリンダーの場合、油圧流体はピストンの両側で作用します。これらのシリンダーには、ピストンの引き込みと引き出しのためのポートが両端に付いており、両端で力が生成されます。複動油圧シリンダーでは、ピストンを両側に動かすために外力は必要ありません。

単動油圧シリンダーと複動油圧シリンダーの違いは、シリンダーを見ただけでわかりますが、シリンダーのポートの数です。単動油圧シリンダーには通常、1 つのポートがあります。このポートは油圧ホース継手を介してポンプに接続され、このホースを介して圧力が加えられてピストンが伸長し、その後、ピストンは重量によって元の位置まで引き込まれます。複動油圧シリンダーの場合、シリンダーには 2 つのポートが接続されています。1 つのポートは前進ポートと呼ばれ、油圧ホースを接続してピストンを伸長させるために使用され、もう 1 つのポートはピストンを引き込むために使用されます。

単動油圧シリンダーは、組み立て、設置、保守が簡単なシンプルな機械です。一方、複動油圧シリンダーは複雑な機械で、より多くの保守が必要であり、設置も比較的困難です。

油圧作動油の汚染
油圧作動油は、シリンダーを潤滑状態に保ち、熱放散と動力伝達を助け、効果的な油圧操作に不可欠です。しかし、汚染された油圧作動油は機器の損傷につながる可能性があります。異物は研磨剤として作用し、重要な内部部品を損傷したり、流体の流路を塞いだりします。

汚染を防ぐには、まず油圧作動油の種類を理解し、機器に適した配合のものを使用してください。さらに、異物混入を防ぐために、油圧作動油リザーバーがしっかりと密閉されていることを確認してください。油圧作動油を定期的に監視して、汚れがなく粒子のない状態を保ってください。

ピストンシールの摩耗または損傷
シールは液体の漏れを防ぐのに優れていますが、時間の経過とともに自然に摩耗します。摩耗または損傷したピストン シールを交換しないと、液体の漏れやシステム内の油圧液の不足につながる可能性があります。これにより、シリンダーが油圧ロックされ、完全に収縮または伸長できなくなる可能性があります。摩耗したシールは、シールとシリンダー ロッドの間にずれの問題を引き起こし、シリンダーの収縮の問題を引き起こすこともあります。

これらの問題を防ぐのは簡単です。シールに損傷がないか定期的に確認し、システムの動作温度と圧力に適したサイズと材質の交換用シールを常に使用するようにしてください。

3シリンダーロッドまたはバレルの機械的損傷
シリンダー ロッドとバレルは、重い物体や機械による衝撃から、シリンダーの定格を超える重い荷物を持ち上げようとするまで、さまざまな理由で損傷を受ける可能性があります。ロッドとバレルが変形すると、シリンダーが正しくストロークできなくなり、完全に収縮できなくなります。

機械的な損傷のリスクを減らすために、油圧シリンダーに過負荷をかけたり、誤った取り扱いをしたりしないでください。損傷の兆候が最初に現れたらすぐにロッドとバレルを交換することは、引き込みの問題を解決するだけでなく、安全上の問題を防ぎ、機器に永久的な損傷を与えないようにするためにも重要です。

圧力の不均衡
内部圧力の不均衡により、シリンダー システム内で不具合が発生し、シリンダーの伸縮能力に影響が及ぶ可能性があります。これらの不均衡は、油圧液の漏れや位置ずれなどの問題によって発生する可能性があります。圧力のバランスはシリンダーの伸縮動作の基本であり、不均衡があると徐々にまたは即座に故障につながる可能性があります。

油圧シリンダー システムの圧力レベルを必ず監視し、不一致が拡大する前に解決してください。必要に応じてバルブとシールを調整または交換し、圧力の不均衡を防ぎ、損傷を回避してください。

極端な気温
油圧シリンダーは特定の温度範囲内で効率的に機能しますが、範囲外で操作すると、パフォーマンスの問題や損傷が発生する可能性があります。非常に高い温度は、シールへの損傷を加速させたり、油圧流体を劣化させたりして、流体漏れや不安定な動作につながる可能性があります。極端に低い温度は、油圧流体の動きが鈍く粘度が高くなり、潤滑特性が低下して、伸縮動作が妨げられる可能性があります。

油圧シリンダーが指定温度範囲外で動作しているために収縮しない場合は、操作を中止し、安全な温度に戻ってから再開してください。再度操作を始める前に、油圧液、シール、バルブがまだ信頼性があり、安全に使用できることを確認してください。機器を保護するために、油圧シリンダーは指定温度範囲内でのみ使用してください。

油圧シリンダードリフト
油圧シリンダーは、引っ込むべきでないときに引っ込むことがあります。油圧シリンダードリフトと呼ばれるこの問題は、内部の液体漏れが原因で発生し、油圧シリンダーが負荷がかかった状態でゆっくりと引っ込むのが特徴です。軽負荷の用途ではそれほど深刻ではありませんが、重い負荷がかかった状態で油圧シリンダーが引っ込むと、機器に大きな損傷が生じ、近くにいる人の命を危険にさらす可能性があります。油圧シリンダードリフトを回避するために、油圧液のレベルを定期的にチェックし、シリンダーに液体漏れの兆候がないか検査してください。

不適切な取り付け
油圧シリンダーを不適切に取り付けると、さまざまな機械的な問題を引き起こす可能性があります。不適切な取り付けによって生じる一般的な問題には、位置ずれ、摩耗や劣化の加速、システム全体の故障などがあります。これらの問題は油圧システムに負担をかけ、拡張機能と収縮機能を損ないます。

油圧シリンダーを取り付けるときは、シリンダーを正しく取り付けるために、すべての製造元のガイドラインに従うように細心の注意を払ってください。システムを頻繁に観察して動作を監視し、機能上の問題が発生した場合はすぐに特定してください。

定期的なメンテナンスの欠如
ここまで読んで、おそらく基本的なテーマがお分かりでしょう。定期的なメンテナンスが油圧シリンダーを保護します。シリンダーは耐久性と長寿命を考えて作られていますが、油圧システムのあらゆる側面で定期的なメンテナンス チェックを実行することが不可欠です。シリンダーのメンテナンスを怠ると、パフォーマンスが低下したり、機器が損傷したり、操作が失敗したりする可能性があります。

油圧シリンダーを評価するために、油圧液からシール、バルブなどに至るまで定期的なテストを実施してください。へこみ、曲がり、損傷がないか確認し、必要に応じてシステムを修理してください。システムの状態を常に把握しておくと、油圧シリンダーが収縮しない理由をすぐに特定できるため、問題を解決してできるだけ早く作業を再開できます。
